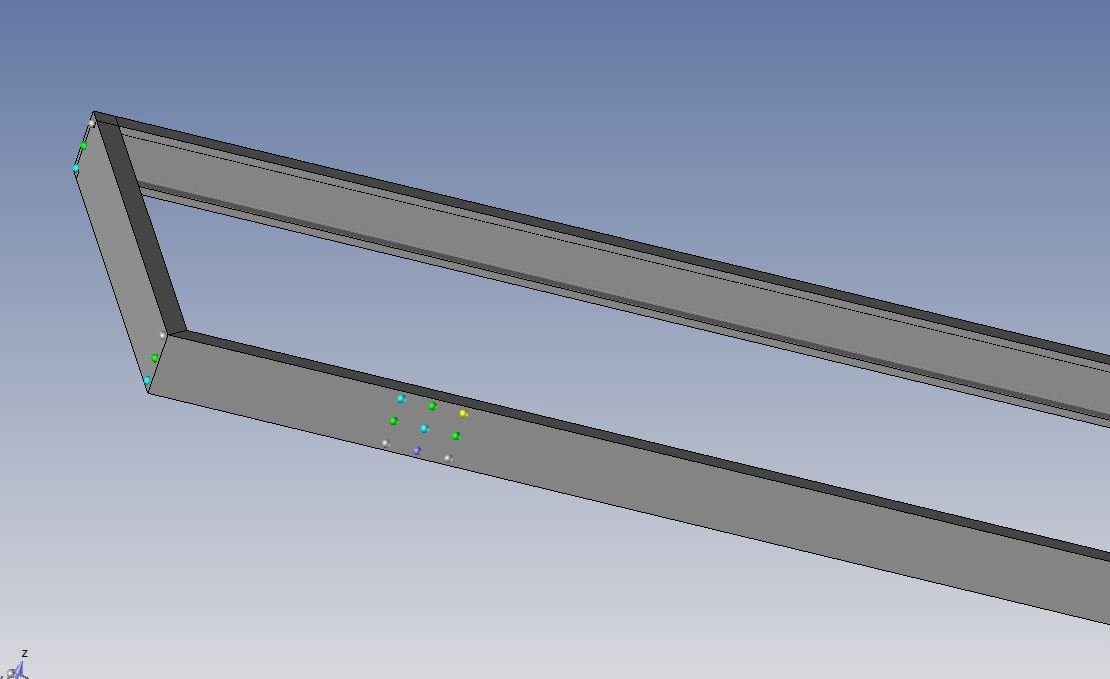

fig 1: le châssis initial avec qqles rivets que j’ai réussis à placer non sans mal

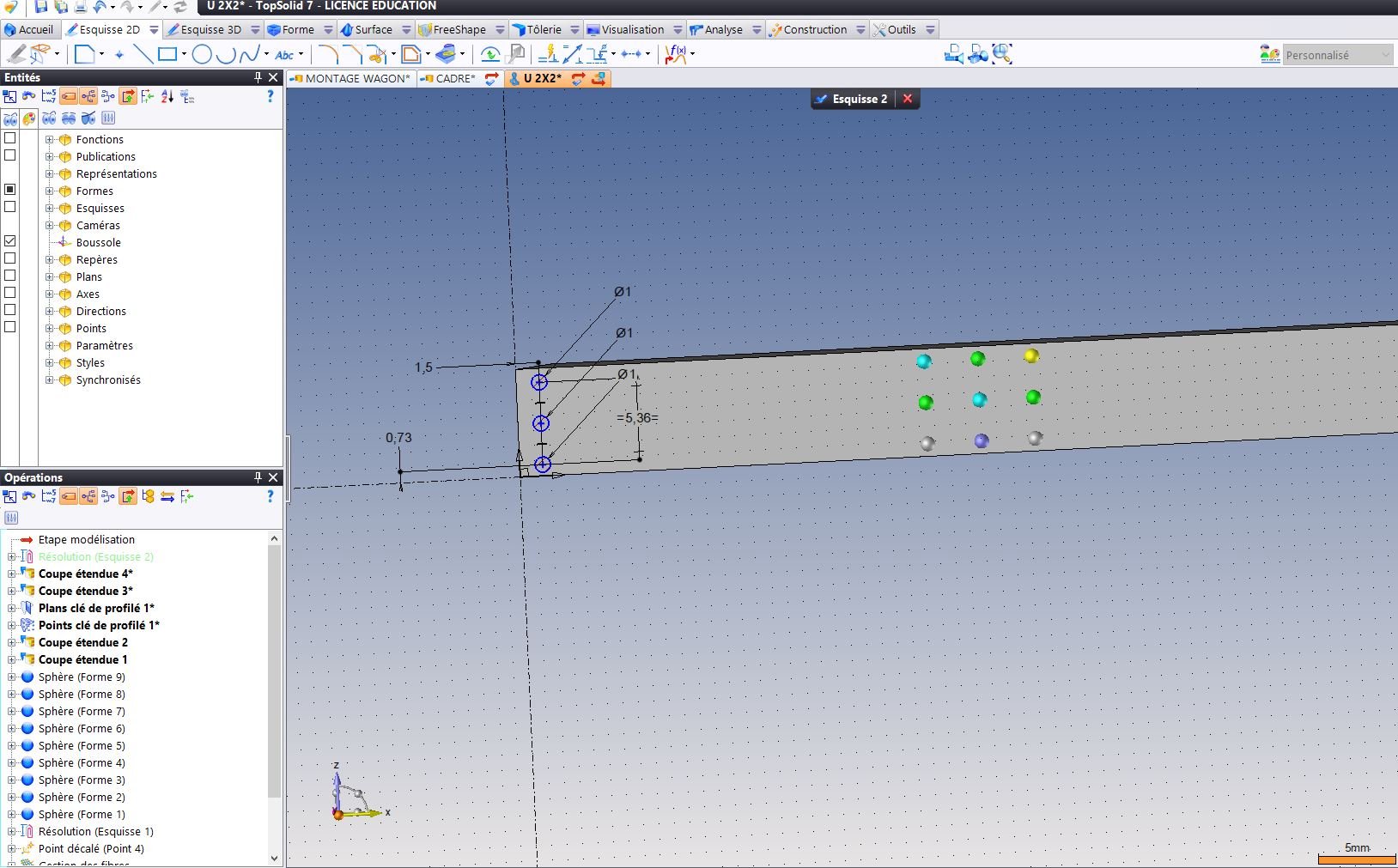

fig 2 : tracer de l’esquisse sur le profilé

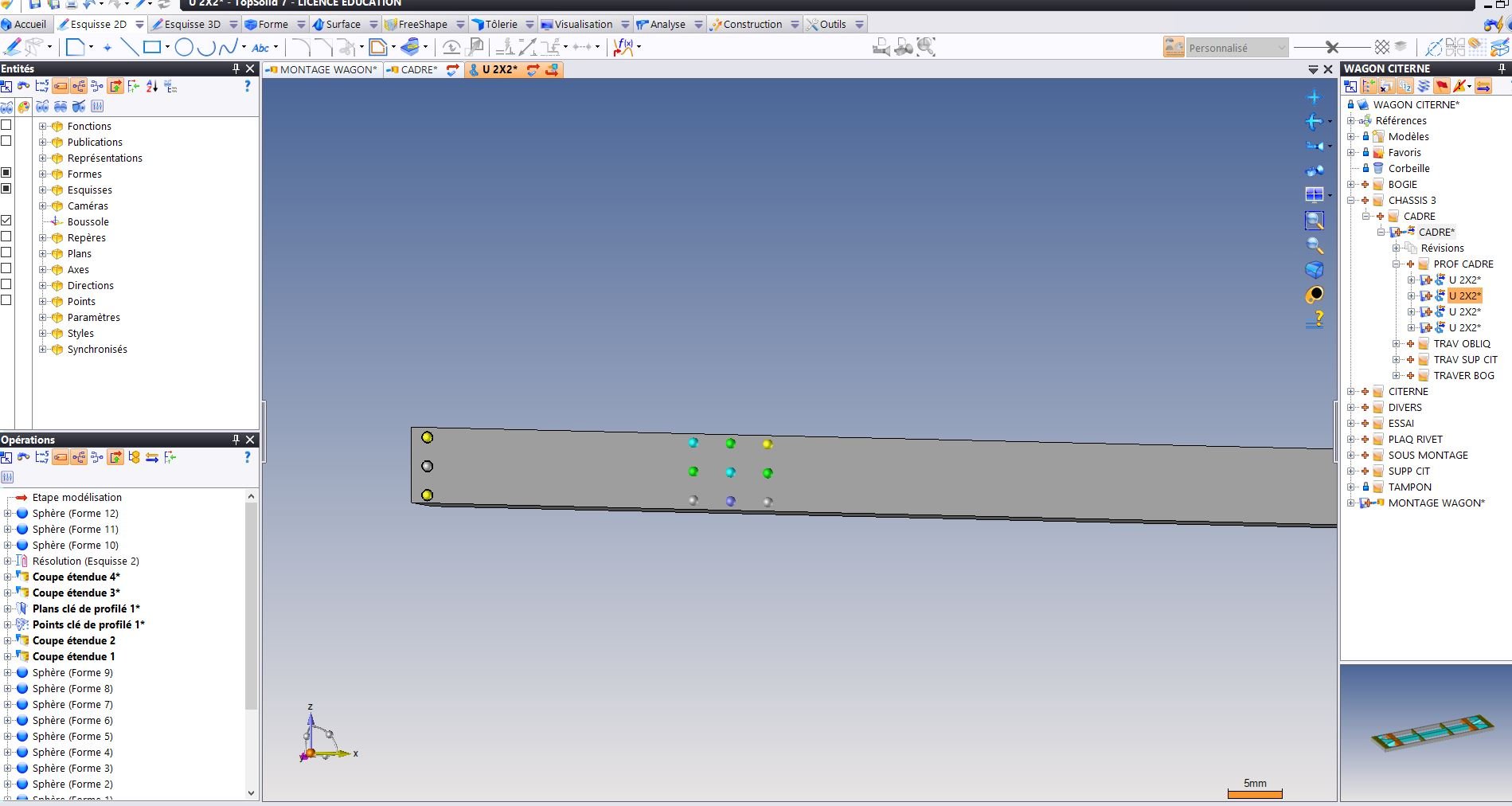

fig 3 : pose des rivets tjrs sur le profilé

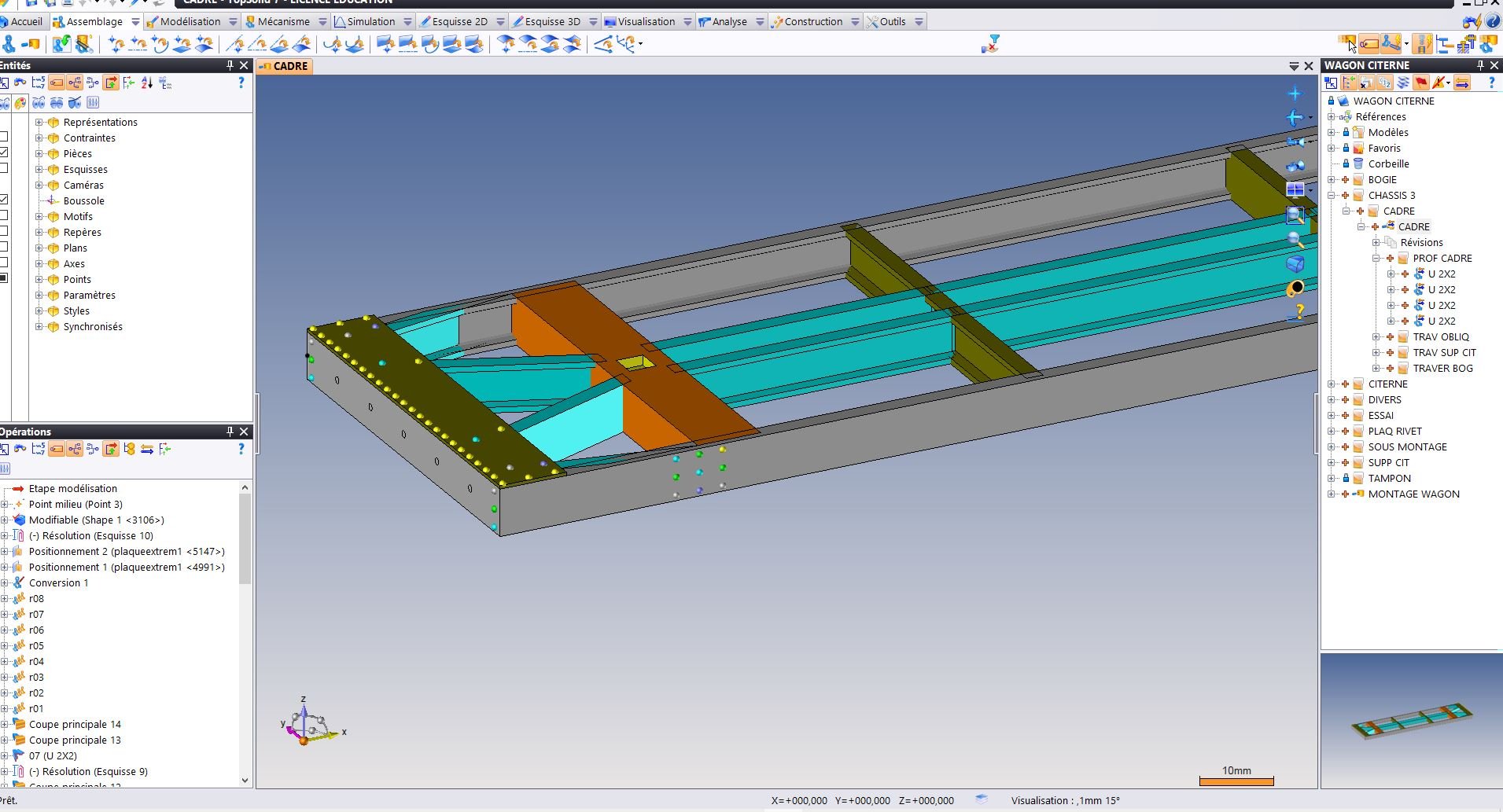

fig 4 : les rivets n’apparaissent pas sur l’assemblage chassis

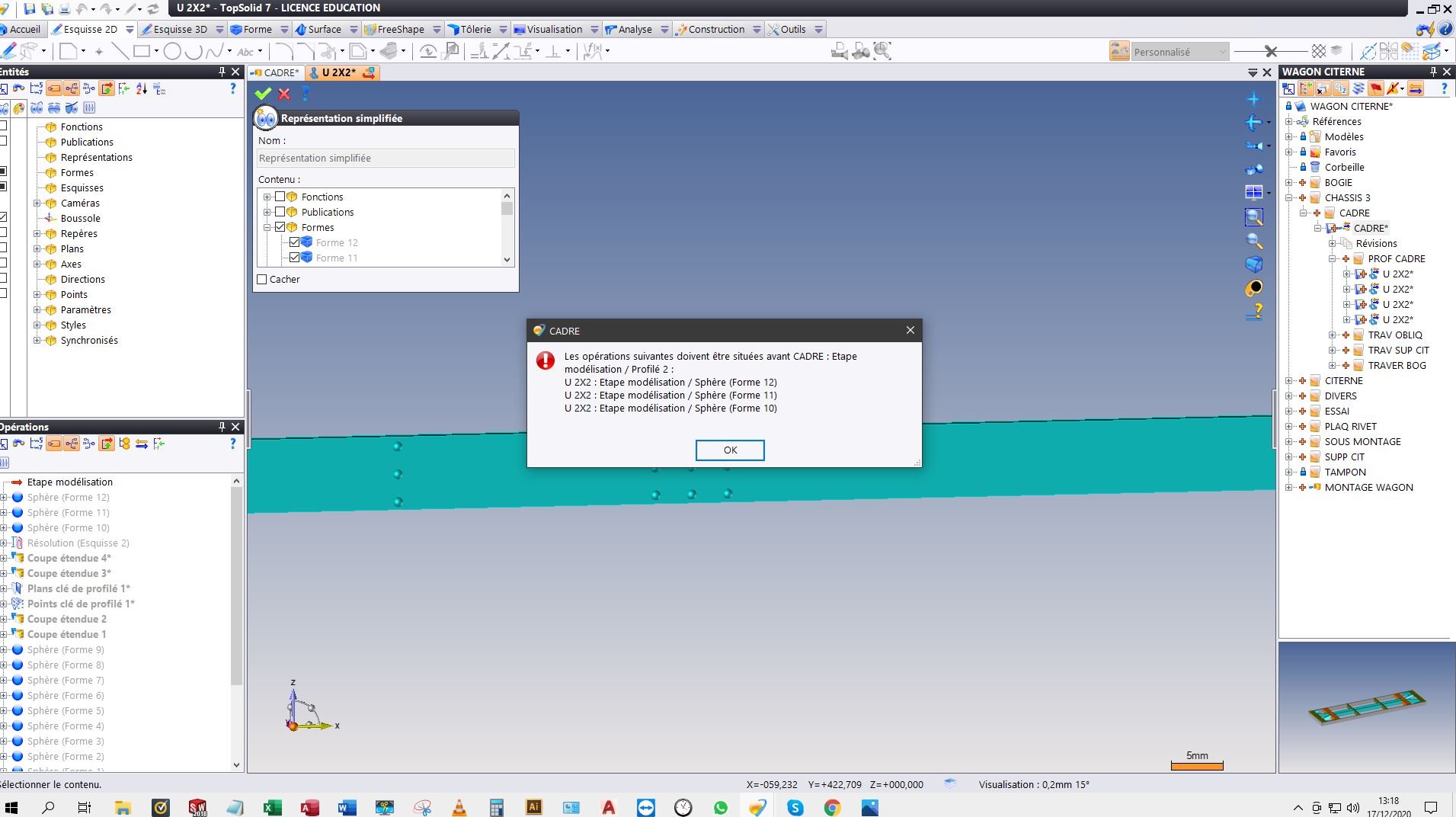

fig 5 : message d’erreur !
Apres beaucoup de bidouillages pour les premiers rivets : modification de représentations (simple etc) puis déplacement de l’esquisse et des formes rivets ds opération sous coupe étendue ça a fonctionné mais pour la dernière série je n’y arrive pas. Je joins des images 5 figures décrites ci dessus . merci et cordialement
Bon déjà c’est pas super normal de mettre les rivets dans la pièce, pourquoi ne pas les mettre dans l’assemblage?
ensuite pour que ça marche, tes formes doivent être créées avant l’inclusions.
Sur l’avant dernière image, celle avec le message d’erreur, clic sur le petit logo sur l’onglet U 2X2 en haut. Là TopSolid va positionner le curseur au bon endroit. Il faut que tu déplaces tes opérations sous se curseur dans l’arbre des opérations.
Merci pour vos explications, j’étais arrivé à le faire pour la première série en les déplacements manuellement, la dernière série ne voulait pas se mettre en place.
En ce qui concerne la pose des rivets sur la pièce : je ferai certainement de la photogravure alors j’ai pensé créer la pièce ds son entièreté et l’assembler apres.
