Bonjour,
En général pour mes MEP d’assemblage je met tout mes plans dans le même fichier composé de plusieurs pages (onglets).
page 1 = vue d’ensemble
page 2 = nomenclature
page 3 = 1er sous-ensemble
etc …
Quand j’arrive sur des petites pièces qui compose l’ensemble souvent j’en met plusieurs dans ma page (économie papier ! oblige); je sépare mes vues de pièce par des traits plus épais pour plus de clarté; pour cela je créé une vue vide à coté de ma feuille et j’y édite l’habillage, j’y esquisse mes traits qui vont séparer mes vues.
Ma question est: Est-ce la bonne méthode ?
Cordialement,
Mon ancien formateur aurait répondu :
Ça fonctionne ? Alors c’est que ça se tient…
Sinon, il m’arrive aussi de faire une mise en plan avec d’autres pièces dedans.
Je prends alors la pièce désirée; je la fais glisser dans la mise en plan en cours; je délimite comme toi un cadre par une esquisse et j’y met un titre avec la désignation et la référence de la pièce.
Si j’ai bien compris ta méthode, on a à peu de choses près la même..
Voui, au début j’'éditais l’habillage dans n’importe quelle vue de pièce mais j’ai eu des surprises quand je supprimais la pièce ! Et bien sûr si j’esquisse directement sur le fond de plan ça se répercute sur toutes les feuilles.
Je joint un exemple
Y aurait-il pas une demande d’amélioration à faire ?
D19034#9 (coquilles d’angle).TopPkg (3.52 MB)
Oui effectivement, après avoir testé je vois ton souci.
J’utilise rarement plusieurs pages pour mes mises en plan, je n’avais pas vu le souci de l’esquisse sur fond de plan qui se garde sur toutes les pages.
Peut-être quelqu’un a une solution à ce sujet, sinon oui, ça peut faire l’objet d’une demande d’amélioration.
Pour les pièces supprimées, je ne supprime jamais une pièce qui a été validée, je préfère garder une trace de tout, juste au cas où..
J’ai joint un paquet, je ne le vois pas. Le voyez vous ?

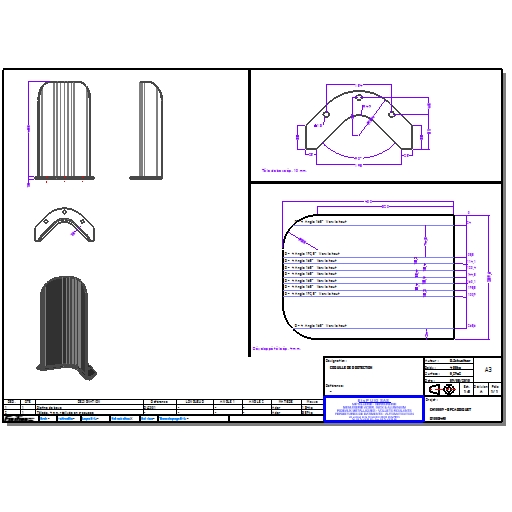

Alors je met une image.
non, désolé
Bonjour,
Si tu fais une esquisse et que tu veux quelle reste que sur une page, tu fais clic droit dessus > Pages. Tu pourras choisir sur quelles pages elle apparaîtra.
Par rapport à la méthode de travail, il n’y a pas de bonne ou mauvaise car ça dépend du besoin. Concernant la tienne on la retrouve beaucoup chez les chaudronniers / tôliers car il n’y a aucune nécessité d’avoir 1 pièce par page. Souvent le plan de détail aide à la compréhension du l’assemblage à souder, autant quelle soit à coté.
En terme de performance c’est un peu plus gourmand surtout en cas de mise à jour.
L’autre solution c’est de passer par une liasse de plan où tu pourras monter un dossier de plan ou faire une imbrication de plan (automatique en 7.13). Mais ça nécessitera dans ce cas de faire un plan par pièce.
OK
Merci. Comment on clos le sujet ?
Hello
Tu vas sur ton premier post, tu cliques sur l’icone crayon pour l’editer, tu selectionnes la coche verte puis clic sur “envoyer”
@+
Rémi
oui, faut faire une mise en plan en rafale, côter tes plans, et faire une liasse de plan…(tu peux aussi y intégrer ta nomenclature, mais attention à la gestion des ref. repères, suivant le niveau de ta nomenclature)
