Mise en plan

TopSolid 7 TopSolid'Design 7
1

Bonjour à tous.

Est ce que vous avez une méthode, pour que les pièces de débits, qui ne sont pas droites dans un ensemble, sortent en plan, de façon orthogonal et non dans leur position telles quelles sont dans l’assemblage. la seule méthode que j’ai trouvé, c’est de redéfinir la vue face en me mettant en vue normale sur la pièce. Le problème c’est qu’il faut refaire l’opération, à chaque fois que la position de la pièce change dans l’assemblage.

Merci

2

bonjour

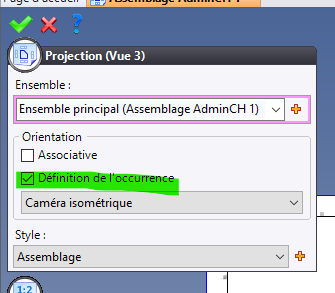

si tes pièces de débit sont des profilés, dans ta projection dans la catégorie orientation tu choisis définition de l’occurrence et tu choisis la caméra qui va bien.
il me semble que ça marche aussi avec des pièce a pilote géométrique, mais ça je suis pas sur
si c’est des pièces en place je sait pas trop vu que j’en utilise jamais.

3

C’est bourre de petites cases à cocher Topsolid :laughing: . Merci pour ta réponse
