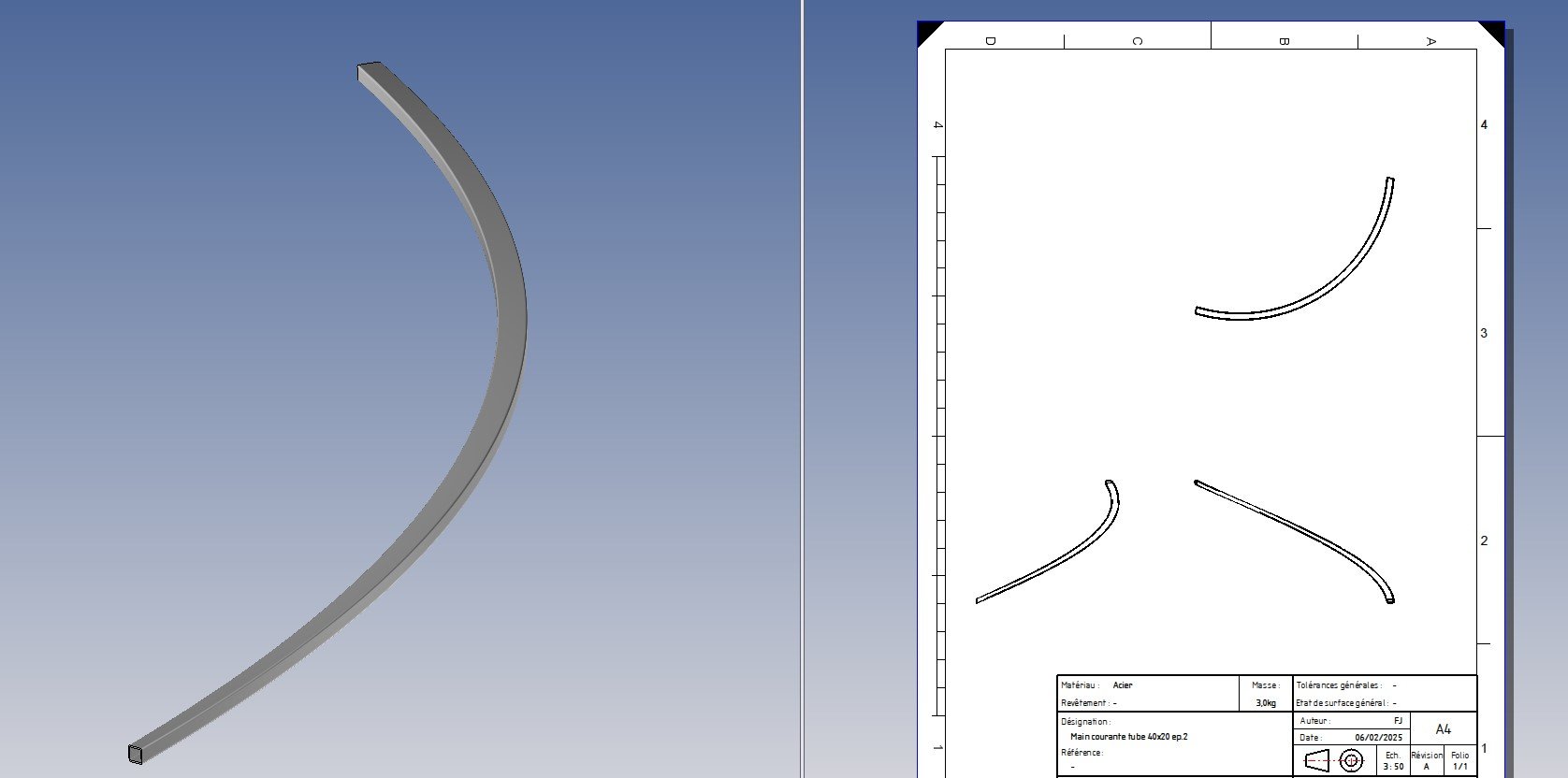

Jai dessiné une main courante débillardé en tube pour un chantier.
Maintenant il me faut un plan pour la boite de cintrage.
Je suis incapable de mettre des cotes là dessus, rien ne s’accroche (pas de rayon, pas d’angle de montée, pas de point / ligne en édition d’habillage) même la caméra de vue de face est orientée à la Z-B.
Quand à la ligne de fibre neutre … ben j’ai rien trouvé pour l’afficher
Salut,
Tiens, j’ai le même cas que toi en ce moment sauf que c’est juste l’angle de monter que je ne trouve pas encore.

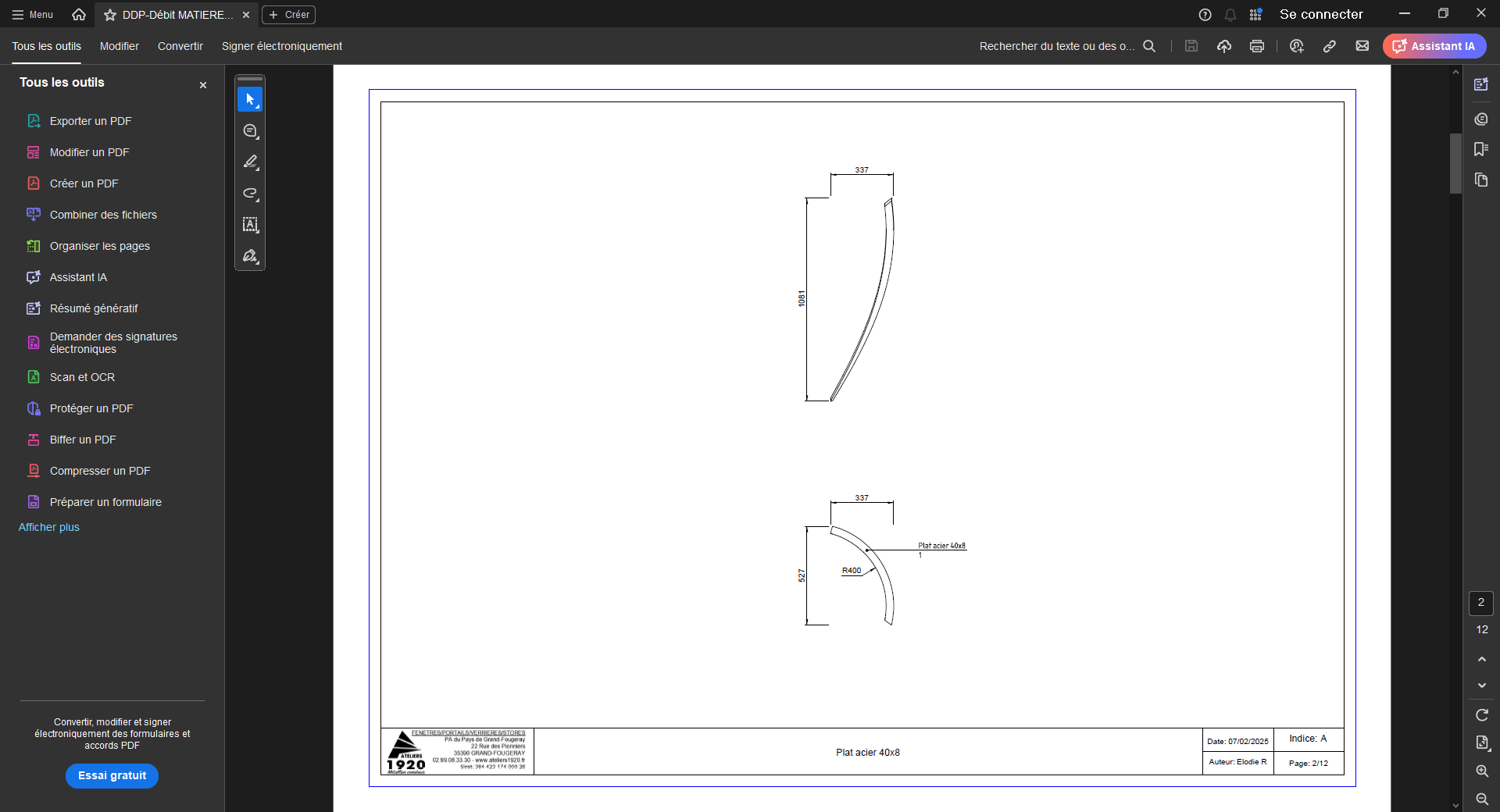

J’ai pu utiliser cote automatique, mais pour le rayon, j’ai “édité habillage” sur la vue puis créé une esquisse qui s’accroche au plan et j’ai coté là-dessus puis j’ai fait cacher l’esquisse. Un peu redondant, mais je n’ai pas trouvé mieux.
Si je ne trouve pas, je pense faire exporter en DWG pour coter sur autocad.

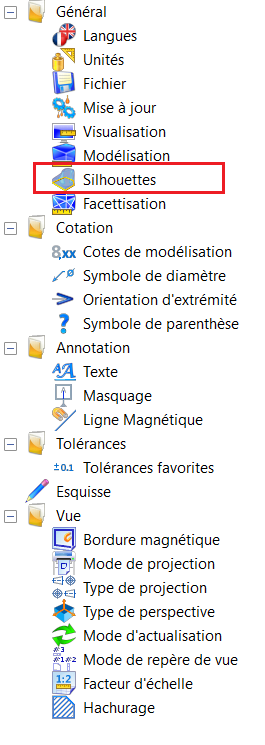

Pour pouvoir s’accrocher sur des formes un peu “tordues”, il y a l’option Silhouettes qui peut aider :
C’est quoi ta première capture d’écran ?
L’option silhouette se trouve où ? En mis en plan ?

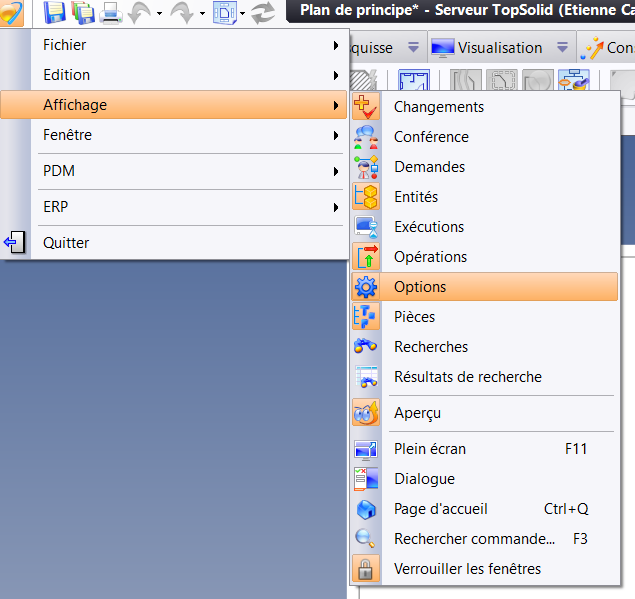

Pour chaque document, il y a des options internes disponibles via le panneau suivant :
Si tu ouvres ta mise en plan, et que tu actives le panneau Option, tu auras l’option Silhouettes.
Tu peux également paramétrer les options de tes modèles pour qu’elles soient activées d’office.
Par contre, il faut faire attention, certaines options peuvent amener de gros calculs et faire chauffer TS.
